手機WiFi投屏投影儀主控芯片
作者：betway必威發布時間：2024-03-05
根據IDC公布的《2021年第四季度中國投影機市場跟蹤報告》顯示，2021年中國投影機市場總出貨量為470萬臺，其中家用投影機出貨量為348萬臺，同比增長16%；反觀電視，年度報告顯示，2021年中國彩電市場市場零售量為3835萬臺，同比下降了13.8%。
單看銷售數字，投影儀與傳統彩電的體量相差甚遠，但關鍵在于彩電市場在逐漸萎縮，投影儀卻處在增量階段，IDC預測，2026年中國投影機市場銷量有望超過1000萬臺。

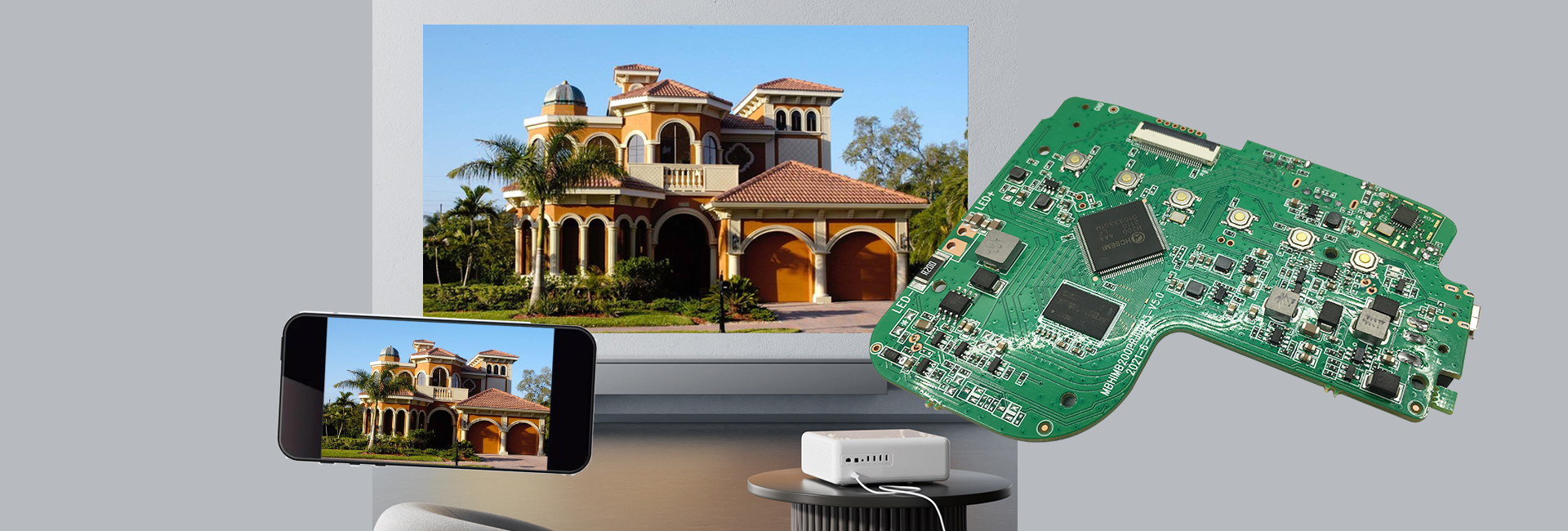

我們推出的投屏投影儀方案：把手機內容投到投影儀里來展現，一個主控芯片搞定，不用集成合體使開發板變厚變長，手機WiFi投屏投影儀在市場上占一定地位，不比安卓系統弱勢，而且價格優勢，中低端消費者非常喜愛，用起來便捷體驗感強，接下來就來介紹一下投影儀主控芯片。
投影儀主控芯片 海奇B200 簡要數據
海奇B200 是一種用于高清多媒體的經濟高效的單芯片解決方案應用程序。 B200 包含一個 32 位 RISC CPU 和豐富的外設。 通用型外圍設備包括 USB EHCI 主機/設備、電視編碼器、音頻 DAC、SD/MMC、SPI NAND 和SPI NOR、DDR2 或 DDR3 等。 該芯片內置了一個多格式視頻解碼器，一個 2D圖形加速器、高質量顯示引擎和靈活的音頻 DMA 引擎。 整體芯片提供高系統性能，可滿足各種視頻和音頻應用程序。
海奇B200的特點
2.1 關鍵規格
MPEG 和 H.264 解碼加速器，具有高清解決方案，最大
1920x1080p@60
2口USB EHCI Host/Device，1個可支持OTG
RGB888接口
16 位 DDR2 或 DDR3
2.2 掉電控制
3.3V/1.8V/1.5V/1.1V電源
每個模塊的省電模式
2.3 高性能 CPU
32位RISC
最高頻率800Mhz，應用流暢
獨立的I-cache、D-cache
2.4 內存和總線接口
額外的 16 位 DDR2/DDR3 DRAM 接口
DDR2 頻率高達 1066M
DDR33 頻率高達 1333M
最大 256 MB 容量
支持 1 位或 2 位 SPI-FLASH：最大容量 32 MB
2.5 視頻解碼
H.264 BP/MP/HP@level 5.0, 1080p@60 fps
H264 MVC，1080p@60 fps
MPEG1，1080p@60 fps
MPEG2 SP@ML、MP@HL 和 1080p@60 fps
MPEG4 SP@level 0−3、ASP@level 0−5、GMC、1080p@60 fps
MPEG4 短頭格式（H.263 基線），1080p@60 fps
DivX 3/4/5/6，1080p@60 fps
AVS 基線@level 6.0、AVS+(AVS-P16) 和 1080p@60 fps
VC-1 SP@ML, MP@HL, and AP@level 0−3, 1080p@60 fps
2.6 圖像解碼
JPEG硬件解碼，最大64兆像素
支持400、420、411、422、422T、444格式
MJPEG基線解碼
灰度圖像、真彩色圖像、索引彩色圖像、
帶有 alpha 通道數據和真彩色的灰度圖像
帶有 alpha 通道數據的圖像
2.7 2D 圖形加速
硬件加速引擎，支持高效二維處理
ARGB、CLUT、AYCbCr數據格式
復制、填充、圖案填充、調整大小、剪切、alpha 混合、色鍵和剪切蒙版
ROP
抗閃爍、伽瑪校正、對比度/亮度調整
可編程掃描模式
鏈表操作
2.8 音頻編碼/解碼
音頻解碼格式
杜比數字、杜比數字+、杜比 TrueHD
DTS、DTSHD
MPEG L1/L2
MP3
AAC_LC, HE_AAC, HE_AACV2
LPCM
APE
FLAC
OggVorbis
AMRNB
AMRWB
G.711 (u/a)
音頻編碼格式
AAC_LC, HE_AAC, HE_AACV2
AMR-NB
G.711 (u/a)
2.9 音頻接口
S/PDIF輸出支持
I2S輸出支持
用于立體聲輸出的 2 通道嵌入式音頻 DAC
支持MIC的I2S輸入
2.10 視頻接口
1個RGB接口
支持656路輸入
2.11 外圍接口
1 個 USB 2.0 OTG 接口和 1 個 USB2.0 Host/Device(SW select)
1個SDIO 2.0接口，支持3.3V組件
一個紅外線接收器
多個I2C接口
UART接口
SPI接口
多個GPIO接口
PWM接口
2.12 其他
2層PCB
多種開機模式
通過串口下載并執行引導程序
低功耗設計技術
從亞馬遜的投影儀品牌暢銷榜可看，長期霸占亞馬遜投影儀品牌暢銷榜的90%都是LCD投影儀。這些暢銷的LCD投影儀定價大多集中在60-150美元，線上數據還顯示，2022年第一季度，LCD技術在智能投影整體線上零售市場份額達到62%，較去年同期增長18.6個百分點，銷量同比大漲62.5%。
投影正在從公司會議室進入家庭客廳，這也給一直局限于小眾化群體的投影儀行業帶來了增長的機遇，本方案公司擅長與LCD技術，也正在研發DLP技術，有需要的朋友歡迎咨詢。還要更多精彩投影方案分享《便攜式投屏顯示器一體機方案開發》《LCD微型投影儀方案開發》
